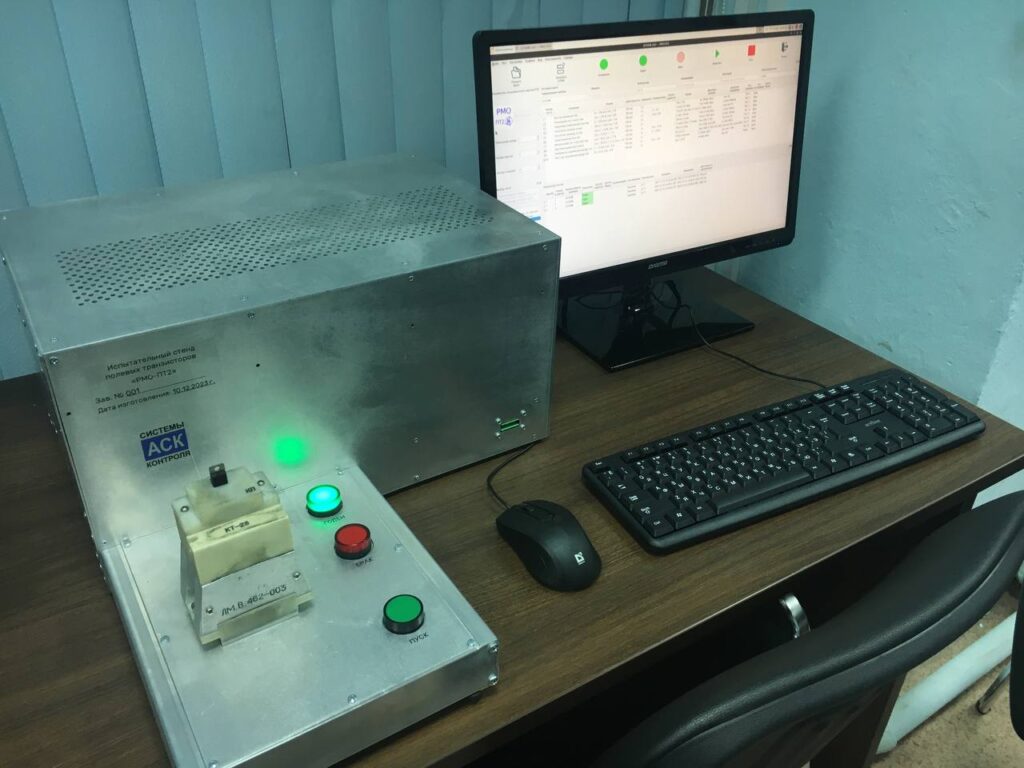

Испытательный стенд N-канальных полевых транзисторов «РМО-ПТ2»

РМО-ПТ2 — это высокоточный испытательный стенд, предназначенный для измерения параметров N-канальных полевых транзисторов в условиях серийного производства, лабораторных испытаний и при входном контроле. Он разработан с учётом требований ГОСТ и позволяет проводить тестирование в полностью автоматическом режиме.


Технические характеристики и функциональные возможности

РМО-ПТ2 позволяет проводить измерения статических параметров N-канальных полевых транзисторов, а также тест на устойчивость прибора к энергии лавинного пробоя MIL-STD-750E (3470.2).

Наименование характеристикиДиапазон измеренияДиапазон заданияДлительность импульса
Начальный ток стока Ic нач ГОСТ 20398.8-8010-1000 мкАUзи = 0 В
Uси = 45-110 В
5-100 мс
Пороговое напряжение Uзи пор ГОСТ 20398.7-801-7 ВIс= 0,1-1 мА5-100 мс
Ток утечки затвора Iз ут ГОСТ20398.6-80±(30-300) нАUзи = ±(15-25) В
Uси = 0 В
5-500 мс
Сопротивление сток-исток  в открытом состоянии Rси.отк
ГОСТ 20398.13-80
0,05-2 ВIс = 8-40 А
Uзи = 9-16 В
0,3-1 мс
Максимально допустимый импульсный ток стока Iс(и)max
ГОСТ 20398.10-80
50-200 АUси = 15-60 В
Uзи = 9-25 В
20-100 мкс
Крутизна характеристики S Свидетельство К32/0059-20041-20 СмIс = 8-40 А
Uси = 15-25 В
Импульсный ток стока с индуктивной нагрузкой MIL-STD-750E (3470.2)8-40 АUси=25 В
Uзи = 15 В
Пробивное напряжение диода, ГОСТ 18986.245-110 ВIс = 10 мА100-500 мкс
Постоянное прямое  напряжение диода, ГОСТ 18986.3-73-(1-3) ВIс = -(10-50) А20-300 мкс

Преимущества

  • программное управление режимами испытаний и измерения;
  • создание и настройка электронных тестовых карт и тестовых последовательностей в соответствии со стандартами ATML IEEE Standard 1671;
  • вывод осциллограммы;
  • возможности разбраковки продукции по режимам задания и нормам измерения;
  • возможность самоконтроля;
  • автоматизированная калибровка;
  • сохранение результатов тестирования;
  • несколько уровней доступа к функционалу ПО (испытатель, технолог, администратор);
  • возможность подключения автоматических загрузчиков и камер тепла и холода;
  • высокая производительность;
  • минимальное использование электромеханических коммутаторов.

Программное обеспечение

Особенности:

  • поддержка ОС Windows и Linux;
  • оперативное создание и редактирование тестовых последовательностей;
  • сохранение тестовых последовательностей в соответствии со стандартами ATML IEEE Standard 1671;
  • каталогизация тестовых последовательностей;
  • сервисные возможности калибровки и аттестации;
  • разграничение уровней доступа пользователя;
  • экспорт результатов

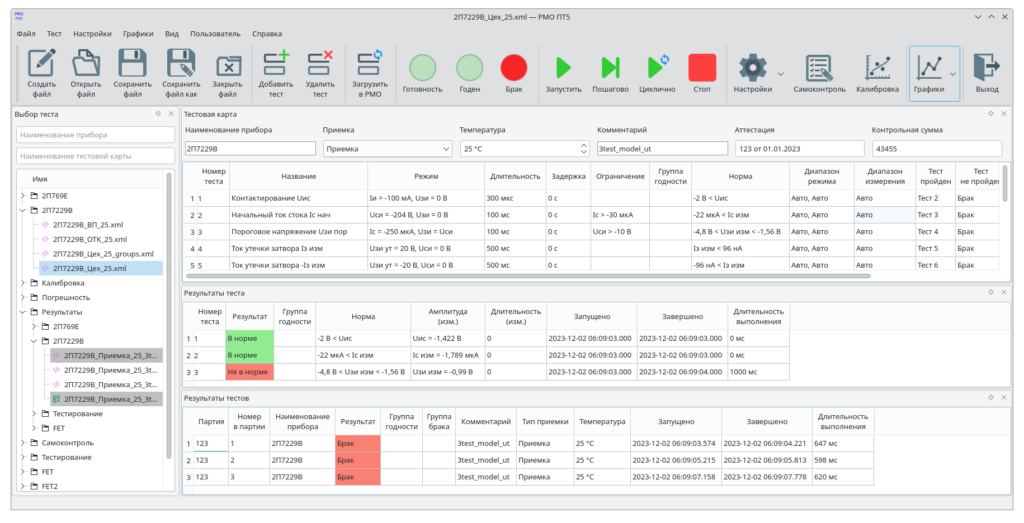

Создание тестовой последовательности

Результаты тестирования

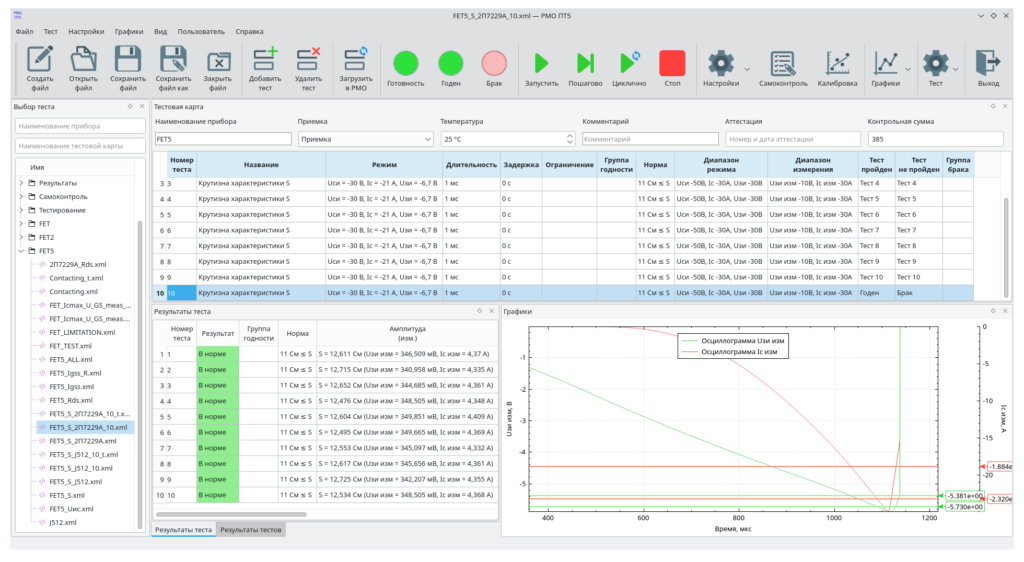

Отображение осциллограммы

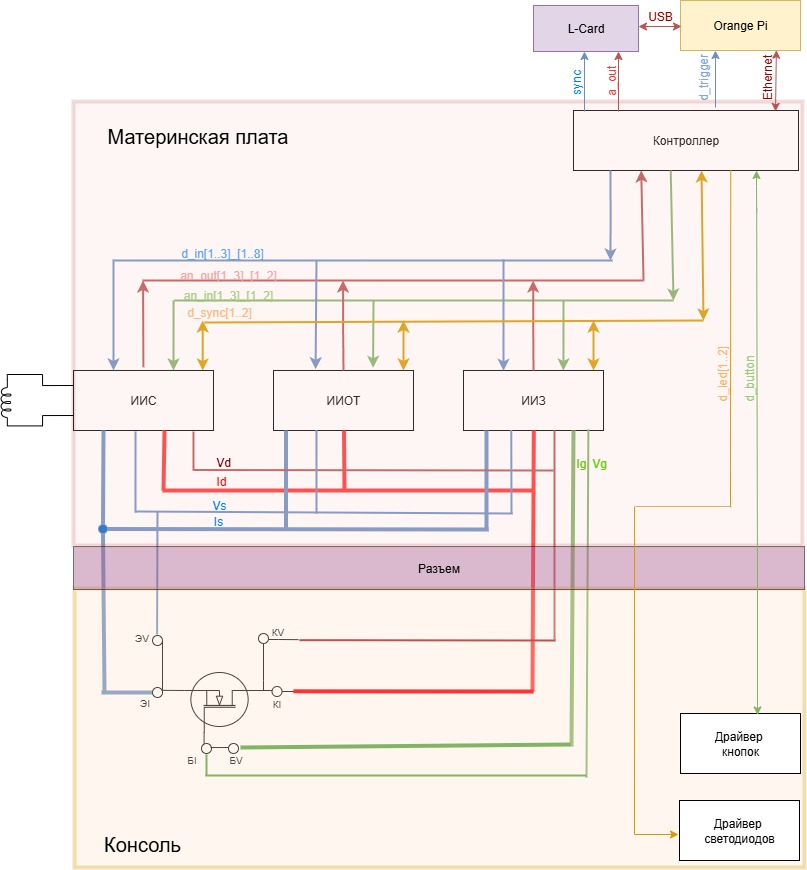

Архитектура и состав установки

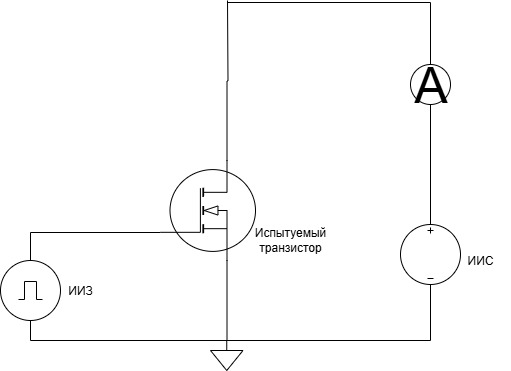

Задание режимов осуществляется 3-мя источниками измерителями: источник-измеритель стока (ИИС), источник-измеритель затвора (ИИЗ) и источник-измеритель отрицательного тока.

Функциональные возможности ИИС:

  • Задание тока и напряжения в цепь стока (Id)
  • Измерение напряжения между стоком и истоком
  • Замыкание стока и истока
  • Возможность подключения индуктивности
  • Работа источника в режиме CC/CV
  • Формирование синхроимпульса от компаратора тока для быстрого выключения ИИЗ

Функциональные возможности ИИЗ:

  • Задание напряжения на затворе
  • Измерение тока утечки затвора
  • Измерение напряжения на затворе
  • Замыкание затвора и стока, затвора и истока
  • Выключение источника по синхроимпульсу
  • Защита источника при пробое испытуемого транзистора

Функциональные возможности ИИОТ

  • Задание отрицательного тока для измерения прямого напряжения диода

Проведение тестов

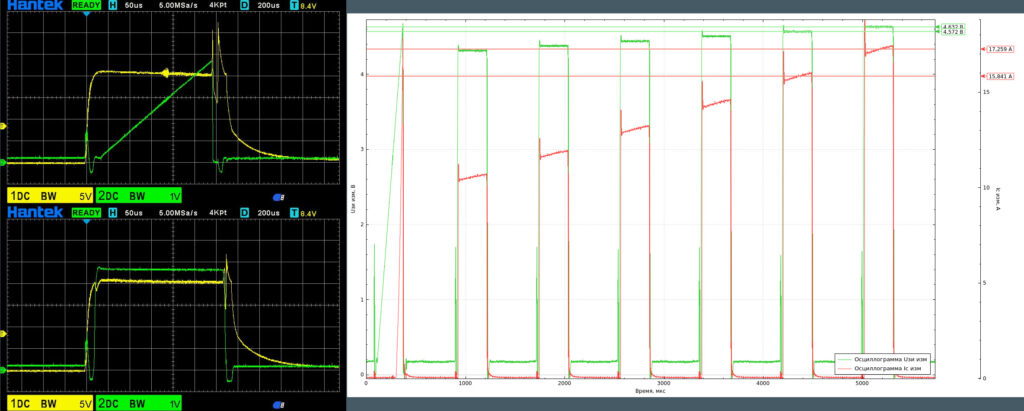

Тест Крутизны характеристики (Свидетельство К32/0059-2004) — заключается в достижении заданного значения тока при установленном напряжении на стоке испытуемого транзистора путем увеличения напряжения на его затворе. При определении заданной точки на характеристике, в ней определяется приращение изменения тока при малом приращении напряжения затвора. Крутизна определяется, как отношение приращения тока к приращению напряжения.
