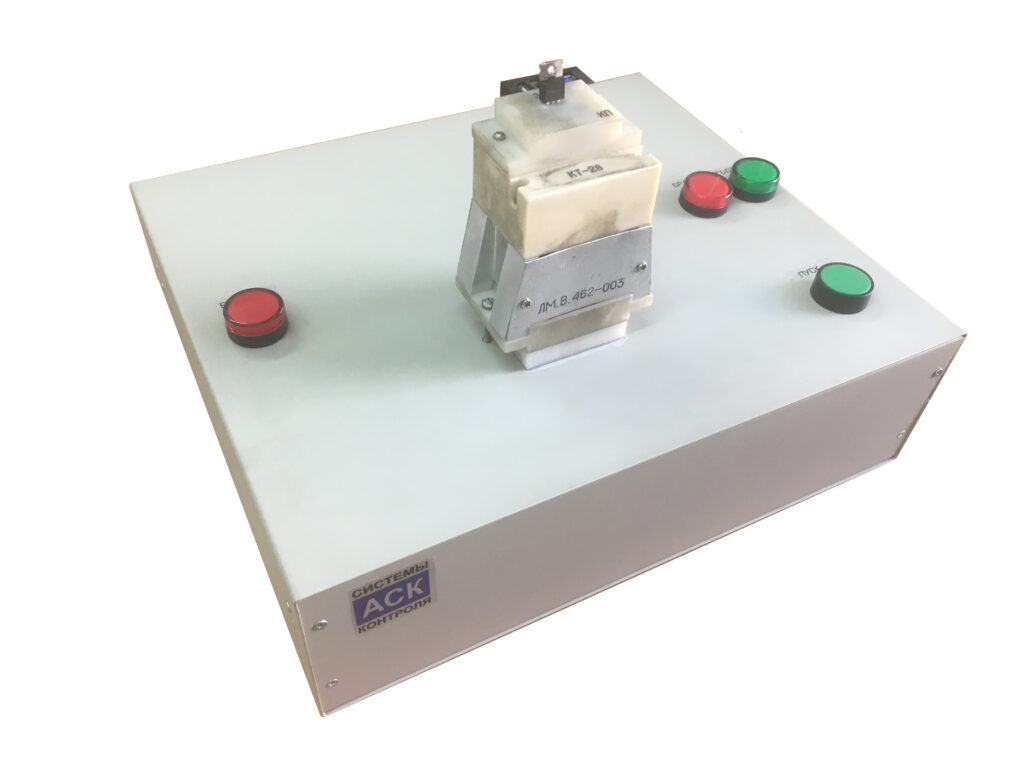

РМО Диоды — это автоматизированная система, предназначенная для измерения параметров одиночных диодов и диодных сборок (по схеме с общим катодом) в условиях серийного производства.
Технические характеристики и функциональные возможности
Стенд предназначается для определения прямого напряжения диода и обратного тока диода.
| Наименование характеристики | Диапазон задания | Диапазон измерения | Длительность импульса |
| Прямое напряжение диода, В | 0,02 — 50 А ± (0,01*Iпр) | 0,05 — 3 В ± (0,02*Uпр) | (0 — 10) А — (100 мкс — 100 мс) (10 — 50) А — (100 мкс — 300 мкс) |
| Обратный ток диода, мА | 15 — 640 В ± (0,01*Uобр) | 0,008 — 50 мА ± (0,02*Iобр) | 5 ‑ 100 мс |
Преимущества
- программное управление режимами испытаний и измерения;
- создание и настройка электронных тестовых карт и тестовых последовательностей в соответствии со стандартами ATML IEEE Standard 1671;
- вывод осциллограммы;
- возможности разбраковки продукции по режимам задания и нормам измерения;
- возможность самоконтроля;
- автоматизированная калибровка;
- сохранение результатов тестирования;
- несколько уровней доступа к функционалу ПО (испытатель, технолог, администратор);
- возможность подключения автоматических загрузчиков и камер тепла и холода;
- высокая производительность;
- отсутствие электромеханических коммутаторов.
Особенности ПО
- поддержка ОС Windows и Linux;
- оперативное создание и редактирование тестовых последовательностей;
- сохранение тестовых последовательностей в соответствии со стандартами ATML IEEE Standard 1671;
- каталогизация тестовых последовательностей;
- сервисные возможности калибровки и аттестации;
- разграничение уровней доступа пользователя;
- экспорт результатов
